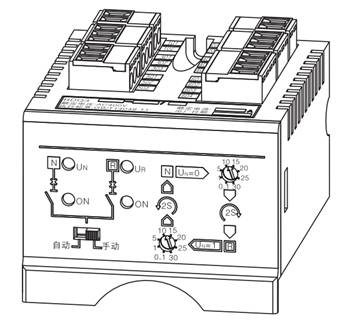

◆ KLD3CXB型控制器

  該控制器是一種多功能的電力監控儀，它集測量、分析、控制、保護等眾多功能為一體，廣泛應用于要求自動化程度高的發電機組控制和電力自動化系統中。

◆ 設備特點

  可通過控制器上的旋鈕設置控制器的工作模式和轉換延時參數。

  消防聯動控制功能：B型控制器設有一組無源消防信號輸入端子。信號輸入采用光耦隔離，抗干擾能力強；并且?guī)в幸唤M無源反饋信號輸出端子可將開關的到位信號返回到消防設備。

  發電機啟?？刂乒δ埽嚎刂破髁粲幸唤M繼電器干節點來控制發電機的啟動和停止。

◆ 技術參數

  工作電源電壓范圍：AC85-300V

  工作環境溫度: -30℃--+60℃

  功耗：≤5W

  轉換延時：0.1S--30S可調

  返回延時：0.1S--30S可調

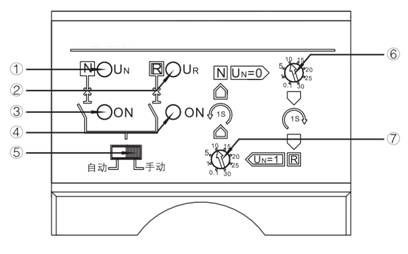

◆ 控制器功能

①：常用電源正常指示燈

當常用電源電壓正常時，

此指示燈亮。

②：備用電源正常指示燈

當備用電源電壓正常時，

此指示燈亮

③：常用電源閉合指示燈

    在開關處于常用電源位置時燈亮；當控制器處于返回延時狀態時此指示燈閃爍。

④：備用電源閉合指示燈

    在開關處于備用電源位置時燈亮；當控制器處于轉換延時延時狀態時此指示燈閃爍。

⑤：自動呼動轉換方式控制開關

控制開關處于左邊位置時為自動轉換方式，處于右邊則為手動轉換方式。

⑥：轉換延時時間設置電位器（常用電源到備用電源轉換的延時時間）當開關處于常用電源閉合位置的狀態下，如果常用電源出現故障后而備用電源正常時，控制器開始計時（計時時間由轉換延時電位器設定），當計時時間結束后控制器才控制開關轉換到備用電源供電；延時時間設定大一點的話可以避開電網電壓瞬間下降引起的開關轉換（例如同一路電網中的大型電機啟動時引起的電壓暫時降低的情況）

⑦：返回延時時間調節電位器（備用電源到常用電源轉換的延時時間當開關處于備用電源閉合位置的狀態下，如果常用電源恢復正常時，控制器開始計時（計時時間由返回延時電位器設定），當計時時間結束后控制器才控制開關轉換到常電源供電。
